Оседиагональный шнековый насос УОДН 240-175-150

Для нефти и нефтепродуктов

Для вязких жидкостей

Для загрязненных жидкостей

В качестве подпорного насоса

Подача, м³/час:

50…300

Напор, м:

70 … 32

Высота всасывания, м:

Вязкость, сСт:

500

Размер твёрдых частиц, мм:

Концентрация твердых частиц, %:

Для уточнения стоимости оставьте свои контактные данные

Скачать прайс-лист

Описание
Характеристики
Документация
Чертеж
Модификации и цены

Высоконапорная установка УОДН 240-175-150 используется в качестве подпорного насоса для перекачки нефти, мазута и других нефтепродуктов при проведении плановых и аварийно-восстановительных работ на магистральных нефтепроводах. Предпосылкой разработки данного насоса явилась необходимость в повышении энергетических показателей – напора, КПД – при сохранении присущих им высоких антикавитационных качеств. Увеличение напора получено за счет применения крыльчатки по принципу работы турбонасосного агрегата в ракетных двигателях, т.е. в насосе есть шнек, обеспечивающий высокие антикавитационные свойства насоса, и крыльчатка - обеспечивающая более высокий напор.
Также изготавливается с двойным торцовым уплотнением.

Карта заказа оседиагонального насоса и насосной установки

Код	Значение
1	Тип установки
УОДН	Установка оседиагонального насоса
ОДН	Оседиагональный насос
2	Диаметр рабочего колеса
240	240 мм.
3	Диаметр условного прохода входного фланца
175	Ду 175 мм.
4	Диаметр условного прохода выходного фланца
150	Ду 150 мм.
5	Исполнение по материалу
–	Конструкционная сталь
6	Расположение выходного патрубка
–	Горизонтальное
В	Вертикальное
7	Мощность электродвигателя
55	55 кВт
8	Тип уплотнения
М	Манжетное уплотнение
Т	Торцовое уплотнение
ТД	Двойное торцовое уплотнение

Пример обозначения при заказе

1	2	3	4	5	6	7	8
УОДН	240	175	150	–	–	55	–
ОДН	240	175	150	–	–	–	–

Особенности оседиагональной (шнековой) насосной установки

отличная устойчивость к абразивному износу;
работа в условиях высокой кавитации;
идеален для перекачки очень вязких нефтепродуктов и многофазных сред (шламов, обводненных мазутов и т.д.), а также жидкостей с высоким содержанием взвешенных примесей;
низкий уровень шума и вибрации.

Комплектация насосной установки УОДН 240-175-150

манжетное уплотнение, торцовое уплотнение или двойное торцовое уплотнение;
комплектация самовсасывающим оборудованием, по требованию заказчика;
взрывозащищенный электродвигатель;
маслобензостойкие рукава.

Применение: Нефтегазовая отрасль, Для трубопроводного транспорта нефти и нефтепродуктов, Для нефтепереработки и нефтехимии (процессные насосы), Насосы для водоотведения и канализации, Пищевая промышленность

Технические характеристики товара "УОДН 240-175-150"

Подача, м³/час	50...300
Напор, м. в. ст.	70...32
Высота всасывания на нормальном режиме, м, не более	8
Температура перекачиваемой жидкости, °С	-20...+90
Объемная концентрация твердых частиц, %, не более	10
Максимальный размер твердых частиц, мм, не более	5
Вязкость перекачиваемой жидкости, сСт, не более	500
Плотность перекачиваемой жидкости, кг/м³, не более	1000
Мощность привода, кВт	55
Частота вращения вала насоса об/мин	3000<sub>(-80)</sub>

На графике представлены технические характеристики УОДН 240 на воде. При перекачивании вязких жидкостей рост гидравлических потерь снижает показатели насоса.

Коэффициенты пересчёта на вязкие жидкости, например, для мазута М100, разогретого до 60^оС, вязкостью 500 сСт, ориентировочно составляют:

Коэффициент падения напора Кн = 0,90;
Коэффициент падения подачи Кq = 0,89.

Габаритные размеры и вес:

Наименование	Вес нетто, кг	Вес брутто, кг	Габариты без упаковки, мм	Габариты в ящике, мм
ОДН 240-175-150	158	Х	514х622х584	Х
УОДН 240-175-150	940	1500	1750х845х920	1830х925х1000

Паспорт оседиагонального насоса УОДН 240-175-150

0.61 Мб

Паспорт оседиагонального насоса ОДН 240-175-150

0.61 Мб

Паспорт Установка оседиагонального насоса с двойным торцевым уплотнением УОДН 240-175-150

0.59 Мб

Паспорт Установка оседиагонального насоса с двойным торцевым уплотнением ОДН 240-175-150

0.59 Мб

Паспорт Самовсасывающая установка оседиагонального насоса с торцевым уплотнением УОДН -С 240-175-150-Т

0.6 Мб

Руководство по эксплуатации УОДН 240-175-150

0.49 Мб

Руководство по эксплуатации ОДН 240-175-150

0.49 Мб

Руководство по эксплуатации УОДН 240-175-150 2 торцевое уплотнение

0.54 Мб

Руководство по эксплуатации УОДН -С 240-175-150-Т самовсасывающая• торцевое уп

0.8 Мб

Декларация соответствия ТР ТС 010/2011 «О безопасности машин и оборудования»

0.91 Мб

Сертификат соответствия ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»

5.59 Мб

ОДН 240.m3d

2.35 Мб

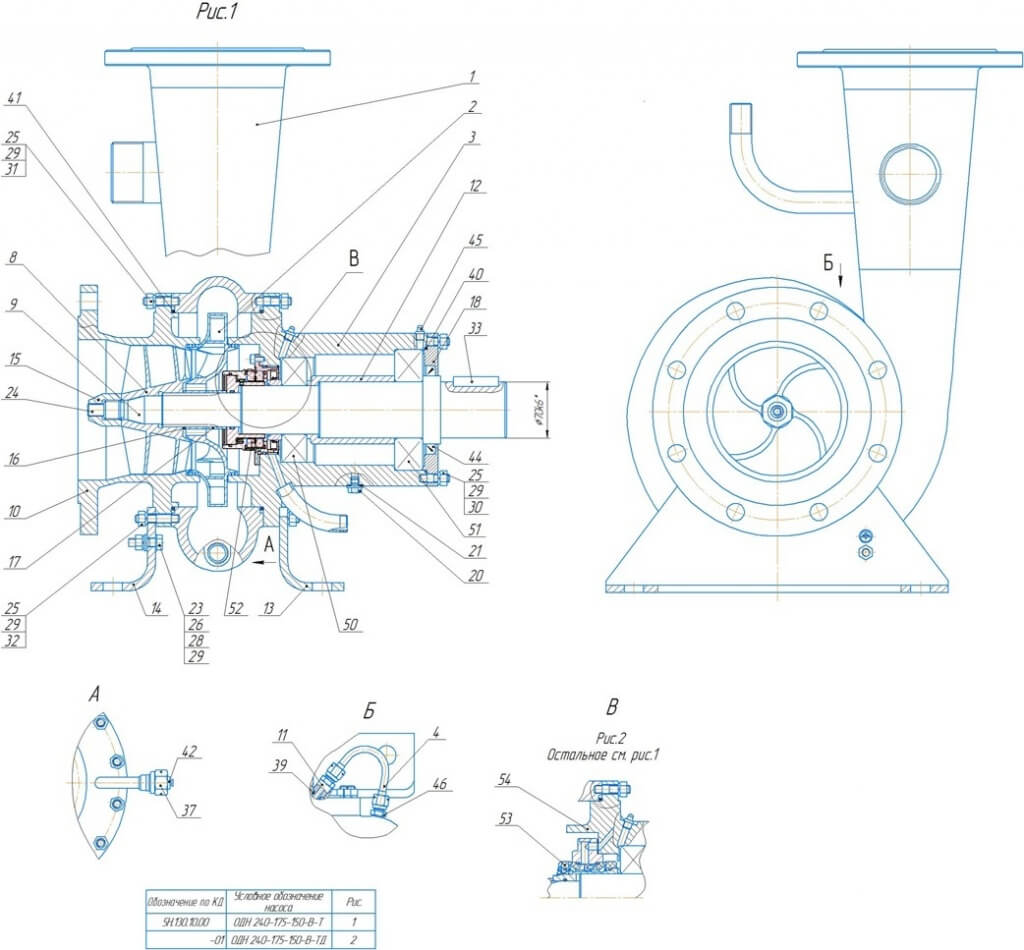

Комплектующие к УОДН 240-175-150
Позиция	Обозначение	Наименование	Количество
1	5Н.130.11.00	Улитка в сборе	1
2	5Н.130.12.00	Крыльчатка в сборе	1
4	5Н.130.14.00	Трубопровод перепуска	1
8	5Н.130.10.01	Шнек	1
9	5Н.130.10.02	Вал	1
10	5Н.130.10.03	Корпус	1
11	5Н.130.10.04	Штуцер перепуска	1
12	5Н.130.10.05	Втулка	1
13	5Н.130.10.06	Кронштейн правый	1
14	5Н.130.10.07	Кронштейн левый	1
15	5Н.130.10.08	Гайка	1
16	5Н.130.10.09	Кольцо регулировочное	1
17	5Н.130.10.11	Втулка регулировочная	1
18	5Н.130.10.12	Крышка	1
20	5Н.60.10.07	Пробка	1
21	5Н.60.10.17	Прокладка	1
23		Болт М10х35.46 ГОСТ 15589-70	1
24		Винт ВМ16х1,5-6gх20. 45Н.40Х.016 ГОСТ 11074-93	1
25		Гайка М10-6Н.5.019 ГОСТ 5915-70	54
26		Гайка М10.5 ГОСТ 15526-70	1
28		Шайба А10.01.016 ГОСТ 11371-78	3
29		Шайба 10.65Г.019 ГОСТ 6402-70	55
30		Шпилька М10-6gх28.58.019 ГОСТ 22032-76	6
31		Шпилька М10-6gх35.58.019 ГОСТ 22032-76	33
32		Шпилька М10-6gх45.58.019 ГОСТ 22032-76	15
33		Шпонка 20х12х56 ГОСТ 23360-78	1
37		Гайка накидная 14-22А-Г ГОСТ 13957-74	1
39		Кольцо 009-013-25-2 ГОСТ 18829-73	1
40		Кольцо 150-155-30-2 ГОСТ 18829-73	1
41		Кольцо 250-260-58-2 ГОСТ 18829-73	2
42		Крышка 2-14-22А-Г ГОСТ13976-74	1
44		Манжета 1.1-85х110-4 ГОСТ 8752-79	1
45		Масленка 1.2.Ц6 ГОСТ 19853-74	2
46		Проходник ввертной 8-22-БК-Г ГОСТ 13969-74	1
50		Подшипник QJ312MA SKF или аналог	1
51		Подшипник QJ314MA SKF или аналог	1

	Переменные данные	для исполнений

		5Н.130.10.00

3	5Н.130.13.00	Корпус опор в сборе	1
52	60УТ16 00.00 или аналог	Уплотнение торцевое	1

		5Н.130.10.00-01

53	60УТД9 00.00 или аналог	Уплотнение торцевое, двойное	1
54	5Н.130.13.00-01	Корпус опор в сборе	1


0.37 Мб

Модификация	Стоимость, руб.	Масса, кг	Габариты, мм
Модификация	Стоимость, руб.	Масса, кг	Длина	Ширина	Высота
УОДН 240-175-150-55-М (манжетное уплотнение)	По запросу	750	1690	624	895
УОДН 240-175-150-55-Т (торцевое уплотнение)	По запросу	750	1690	624	895
УОДН 240-175-150-55-Т-Д (двойное торцевое уплотнение)	По запросу	803	1690	624	1895
УОДНс 240-175-150-55-М (манжетное уплотнение) с вихревым насосом	По запросу	1080	1800	1150	1150
УОДНс 240-175-150-55-Т (торцевое уплотнение) с вихревым насосом	По запросу	1080	1800	1150	1150

Название	Подача, м³/час	Напор, м	Концентрация твердых частиц в жидкости, %, не более	Максимальный Размер твердых частиц, мм	Тип уплотнения: М-манжетное, Т-торцевое, ДТ-двойное торцевое	Питание	Мощность двигателя, кВт	Частота вращения, об/мин
УОДН 120-100-65	27...54	13...8	2	5	М	3/380	3	3000<sub>(-80)</sub>
УОДН 130-100-75	20…70	18…8	2	5	М, Т	3/380	5,5	3000<sub>(-150)</sub>
УОДН 170-150-125	90…198	30 … 16	5	5	М	3/380	18,5	3000<sub>(-80)</sub>
УОДН 200-150-125	75…185	52 … 28	10	10	М, Т, ТД	3/380	30	3000<sub>(-80)</sub>
УОДН 201-125-80	50…95	60 … 30	10	10	М, Т, ДТ	3/380	18,5	3000<sub>(-80)</sub>
УОДН 240-175-150	50…300	70 … 32	10	5	М, Т, ДТ	3/380	55	3000<sub>(-80)</sub>
УОДН 290-150-125	36…180	30 … 20	10	20	М, Т, ТД	3/380	18,5	1500<sub>(-50)</sub>
УОДН 300-200-150	100...450	90 … 35	10	20	М, Т, ДТ	3/380	90, 110	3000<sub>(-80)</sub>
УОДН 360-250-250	400…800	85 … 40	10	10	М, Т	3/380	200	3000<sub>(-80)</sub>
УОДН 440-400-350	250…1000	55 … 37	20	20	М, Т, ДТ	3/380	200	1500<sub>(-50)</sub>
Мотопомпа дизельная МОДН "Заря" 120/70	10…85	34 … 11,5	10	5	М	Дизельный двигатель	7,4	4200<sub>(-100)</sub>
Передвижная установка оседиагонального насоса УОДН 120/65П	27...54	13...8	2	5	М	3/380	3	3000<sub>(-80)</sub>
Передвижная установка оседиагонального насоса УОДН 130/70П	20…70	18…8	2	5	М, Т	3/380	5,5	3000<sub>(-150)</sub>
Передвижная установка оседиагонального насоса УОДН 170/100П	90…198	30 … 16	5	5	М	3/380	18,5	3000<sub>(-80)</sub>
Погружной насос НПШГ 120-100-65	27…54	13…8	2	5	М	Гидропривод	3	3000<sub>(-80)</sub>
Погружной насос НПШГ 201-125-80	50...95	60…30	10	10	М, Т, ДТ	Гидропривод	18,5	3000<sub>(-80)</sub>

Температура перекачеваемой среды насосных установок УОДН, °С : -20…+90

Для того, чтобы узнать стоимость насоса и получить технико-коммерческое предложение, скачайте опросный лист - и отправьте на sales@oilpump.ru , или воспользуйтесь формой обратной связи в конце страницы. Наши менеджеры свяжутся с Вами в ближайшее время для выставления коммерческого предложения.

Габаритные размеры и вес:

Наименование	Вес нетто, кг	Вес брутто, кг	Габариты без упаковки, мм	Габариты в ящике, мм
ОДН 240-175-150	158	Х	514х622х584	Х
УОДН 240-175-150	940	1500	1750х845х920	1830х925х1000
